Описание и назначение
Комплект приборов КПТС, разработанный ОАО «МНИПИ», предназначен для проведения комплексных испытаний бортового электрооборудования легковых и грузовых автомобилей на устойчивость к кондуктивным импульсным помехам. Принцип работы прибора заключается в точной имитации аварийных, переходных и штатных импульсных процессов в сети постоянного тока (12 В и 24 В) с возможностью регулировки параметров амплитуды, длительности и формы импульсов. Это позволяет объективно оценивать электромагнитную совместимость (ЭМС) и помехоустойчивость автоэлектроники в жестких условиях эксплуатации.
Система функционирует как единый измерительно-генерирующий комплекс, способный воспроизводить стандартные тестовые импульсы и фиксировать реакцию проверяемого оборудования в реальном времени. Использование комплекта КПТС обеспечивает: высокий уровень воспроизводимости результатов испытаний, соответствие проверяемой продукции государственным и международным стандартам ЭМС, а также предотвращает сбои в работе критически важных узлов автотранспорта.
Области применения и решаемые задачи
Комплект КПТС широко применяется для решения задач сертификации, входного контроля, производственного аудита и научно-исследовательских изысканий. Прибор востребован в следующих сферах:
- Предприятия автомобилестроения: проведение квалификационных и приемо-сдаточных испытаний электронных блоков управления (ЭБУ), систем ABS/ESP и климат-контроля.
- Оборонно-промышленный комплекс: проверка бортовых электрических систем спецтехники и автотранспорта двойного назначения на помехоустойчивость.
- R&D центры и конструкторские бюро: разработка новых электронных узлов, отладка схемотехники и анализ стойкости компонентов к перенапряжениям.
- Сервисные и ремонтные центры: диагностика причин выхода из строя автомобильной электроники при воздействии импульсных перенапряжений.
Конструктивные и эксплуатационные особенности
- Цифровые интерфейсы и автоматизация: Комплект оснащен интерфейсами USB и Ethernet для интеграции в автоматизированные измерительные комплексы, а также дистанционного управления по протоколу SCPI, что ускоряет проведение серии типовых испытаний и исключает фактор человеческой ошибки.
- Информативная индикация и наглядность: Наличие цифрового осциллографа обеспечивает наглядное отображение формы генерируемых импульсов и текущих параметров нагрузки непосредственно в процессе работы, упрощая контроль оператором.
Многофункциональные режимы генерации: Поддержка воспроизведения полного спектра тестовых импульсов по ГОСТ ISO 7637-2 с высокой точностью настройки амплитуды и фронтов обеспечивает стабильность измерений и повторяемость параметров испытательных воздействий.
▼ Комплект поставки
При заказе Комплекта приборов КПТС в стандартный комплект поставки входят (согласно технической документации):

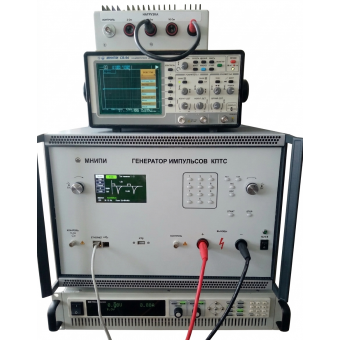

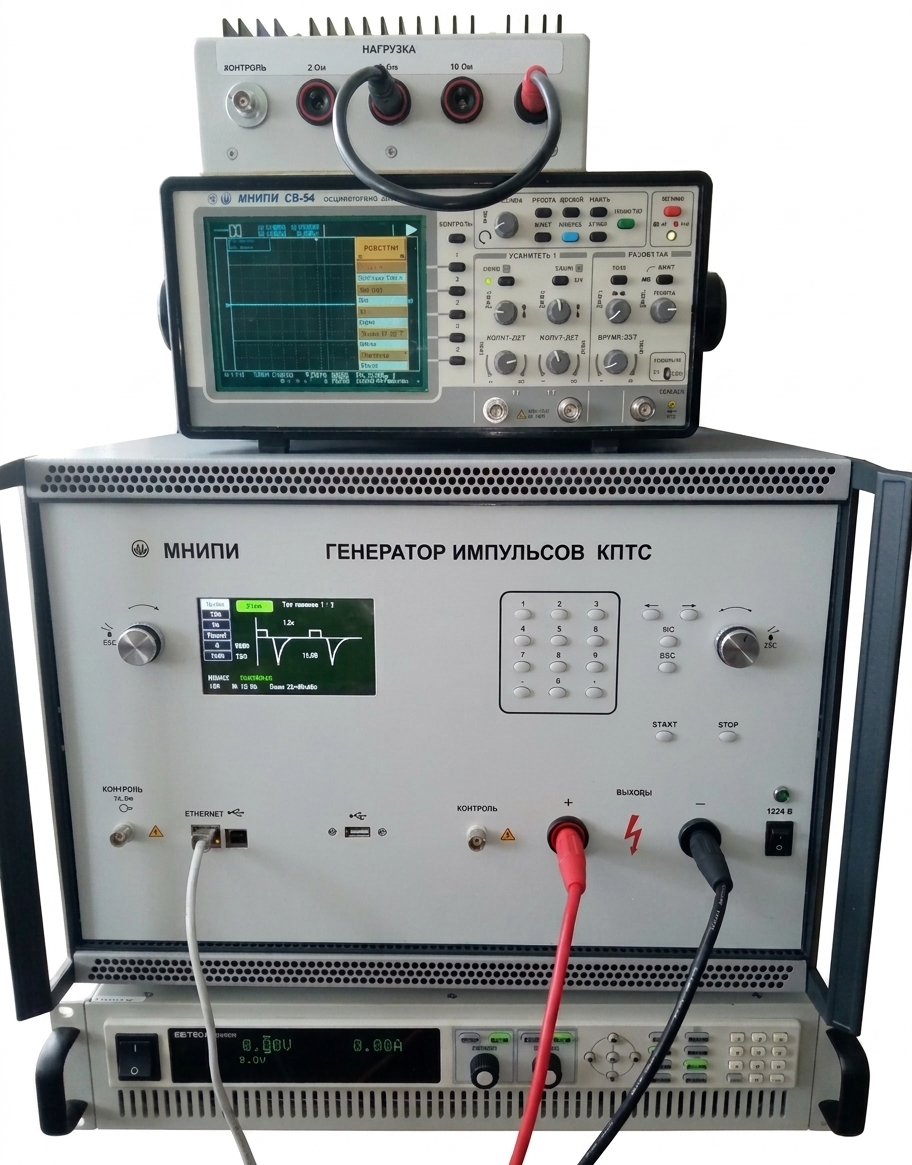

- Базовый прибор: Комплект приборов КПТС (включая генератор кондуктивных помех, осциллограф С8-54, программируемый источник питания IT6523C, блок нагрузок) — 1 шт.
- Принадлежности и кабели: Комплект соединительных силовых и высокочастотных кабелей, шнуры питания, зажимы типа "крокодил", комплект предохранителей, ЗИП (запасные части и принадлежности) — 1 комплект.
- Эксплуатационные документы: Руководство по эксплуатации — 1 экз., паспорт (формуляр) с отметкой о первичной поверке — 1 экз.
Дополнительные опции (заказываются отдельно):
- Специализированные эквиваленты сети и пробники для специфических тестов автоэлектроники.
- Удлиненные высокотоковые соединительные жгуты и адаптеры для нестандартных разъемов испытуемых блоков.
- Транспортировочные кейсы и кофры для безопасной перевозки оборудования на объекты.
▼ Сопутствующие услуги и сервис от ОАО "МНИПИ"
Для обеспечения бесперебойной работы оборудования мы предлагаем:
1. Государственная поверка: Организация и проведение первичной или периодической поверки измерительного комплекса в уполномоченных метрологических центрах (БелГИМ, ВНИИМС, КазСтандарт) с внесением сведений в реестр и выдачей официального свидетельства.
2. Гарантия и ремонт: Фирменное заводское гарантийное (24 месяца) и послегарантийное обслуживание на базе предприятия-изготовителя ОАО «МНИПИ» в г. Минске с применением оригинальных комплектующих и сертифицированных калибровочных стендов.
3. Техническая поддержка и методическая помощь: Консультации инженеров-разработчиков по вопросам настройки параметров импульсов, интеграции комплекса по интерфейсам USB/Ethernet и проведению испытаний в строгом соответствии с ГОСТ ISO 7637-2.
