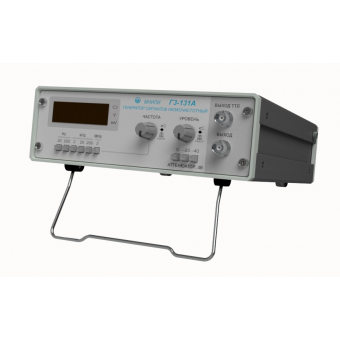

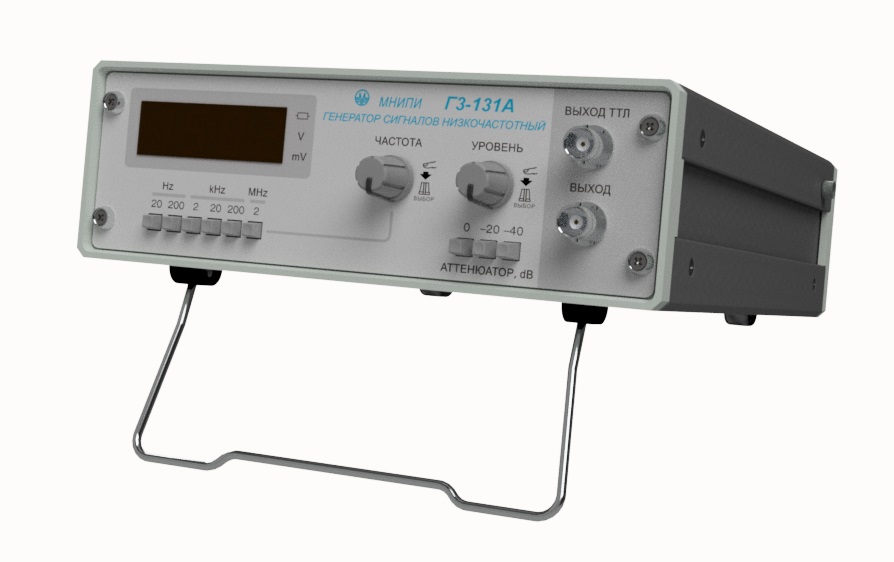

Задающий генератор прибора выполнен на микросхеме прямого цифрового синтеза DDS. Для обеспечения спектральной чистоты синусоидального сигнала установлен фильтр низкой частоты седьмого порядка.
Выбор поддиапазона и шага устанавливаемой частоты, величины устанавливаемого выходного уровня осуществляет микропроцессорное устройство, управляемое переключателями частоты и уровня и соответствующими N-кодерами.
Информация о процессе и результатах установок отображается на индикаторе. Генератор имеет встроенное программное обеспечение, осуществляющее функции сбора и обработки данных.
Элементная база и конструктивные особенности обеспечивают непрерывную работу Г3-131А в течение 16 ч при сохранении своих технических характеристик.
Разработан и производится ОАО «МНИПИ» (г. Минск, Республика Беларусь), доступен по стоимости широкому кругу потребителей.
Прибор соответствует требованиям по электромагнитной совместимости, внесен в Госреестр средств измерений Российской Федерации.
Область применения: исследование, настройка и испытание систем и приборов, используемых в радиоэлектронике, связи, вычислительной и измерительной технике, приборостроении.
Комплект поставки: генератор сигналов низкочастотный Г3-131А, кабель сетевой, кабель №1, нагрузка 600 Ом, вставка плавкая, руководство по эксплуатации, методика поверки. Переход П-01, кабель № 3 поставляются по отдельному заказу.
Технические характеристики Г3-131А
|
Форма сигнала
|
синусоидальная, прямоугольная (ТТЛ)
|
|
Диапазон частот
|
от 2 Гц до 2 МГц
|
|
Погрешность установки частоты
|
±0,05 %
|
|
Нестабильность частоты
|
не более 0,02 % за 15 мин
|
|
Максимальное среднеквадратическое значение напряжения сигнала
|
не менее 3,54 В на нагрузке 600 Ом
не менее 7,07 В без нагрузки
|
|
Погрешность установки среднеквадратическое значение напряжения сигнала на частоте 1 кГц в диапазоне напряжения от 0,1 до 3,55 В на нагрузке 600 Ом и от 0,2 до 7,10 В без нагрузки, В
|
±(0,03·U + 0,01)
|
|
Плавное ослабление сигнала
|
не менее 20 дБ
|
|
Погрешность ступенчатого ослабления сигнала 20 дБ и 40 дБ при подключенной нагрузке 600 Ом
|
±0,5 дБ для поддиапазонов «20 Hz», «200 Hz», «2 kHz», «20 kHz», «200 kHz»
±2 дБ для поддиапазона «2 MHz»
|
|
Неравномерность уровня сигнала
относительно 1 кГц
|
не более 5 % на частотах до 20 Гц
не более 2 % на частотах от 20 Гц до 200 кГц
не более 5 % на частотах от 200 кГц до 2 МГц
|
|
Коэффициент гармоник
|
не более 0,3 % на частотах от 2 до 20 Гц
не более 0,2 % на частотах от 20,01 Гц до 100 кГц
не более 1 % на частотах от 100 кГц до 2 МГц
|
|
Параметры сигнала прямоугольной (ТТЛ) формы
|
длительность фронта, среза не более 100 нс
лог. «1» ≥ 2,4 В; лог. «0» ≤ 0,4 В
|
|
Диапазон рабочих температур
|
от минус 10 °С до плюс 40 °С
|
|
Питание
|
~230 В, 50 Гц; 10 В·А
|
